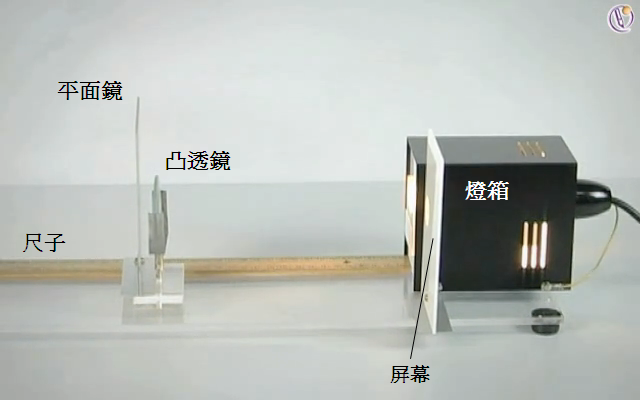

找出凸透鏡焦距的方法有多種，事實上，上一節介紹的方法雖然簡單，但量度結果會比較粗糙。在本節，我們會介紹另一種可找出凸透鏡焦距的方法。顯示運用這方法量度時的設置。所需的儀器（）和量度的步驟如下所述：

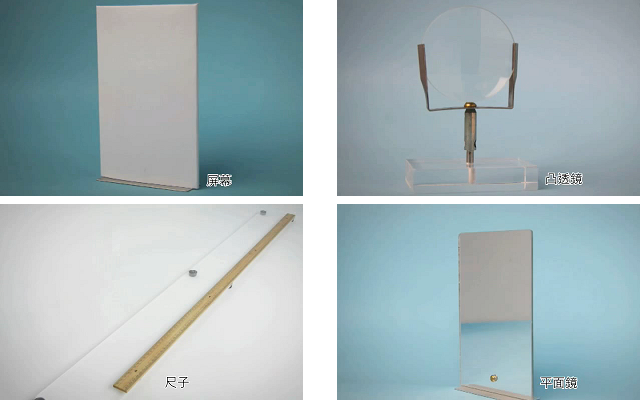

【儀器】
屏幕、凸透鏡、尺子、平面鏡、以及造出發光體的燈箱。

【步驟】
量度凸透鏡焦距的步驟如下（）：

1. 先把屏幕及燈箱並排擺放，使平面鏡向着發光體；
2. 然後把凸透鏡放在平面鏡和發光體之間，使屏幕上出現一個光影；
3. 前後移動凸透鏡（或凸透鏡─平面鏡組合），令屏幕上原來模糊的像清晰；
4. 這時透鏡及屏幕之間的距離便等於焦距。

為何在凸透鏡後加上平面鏡、讓物體與屏幕並排，再令像投射到屏幕上，就能找出凸透鏡的焦距呢？接下來我們便會運用光線圖來說明。

記得凸透鏡的成像有一項特性，就是當物體位於透鏡的焦平面上時，來自物體的光線通過透鏡後會形成平行光線（）。在的量度便用上了這項特性，考慮：

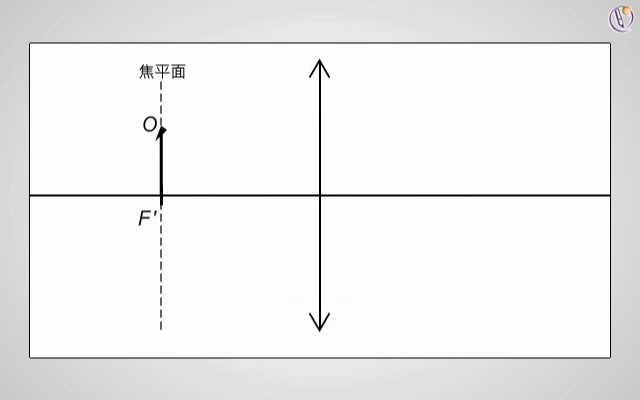

1. 當物體位於焦平面上；

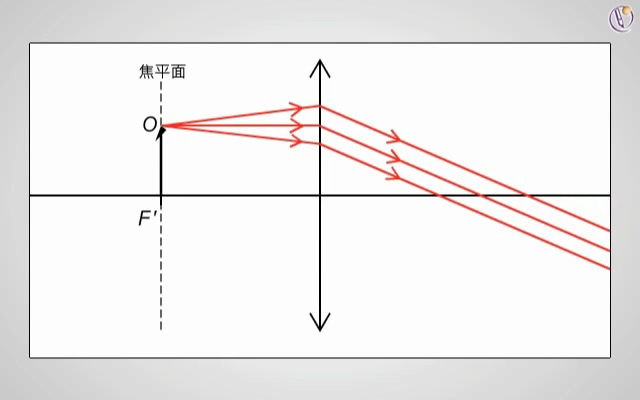

2. 物體上任何一點射出的光束通過凸透鏡後會變成平行；

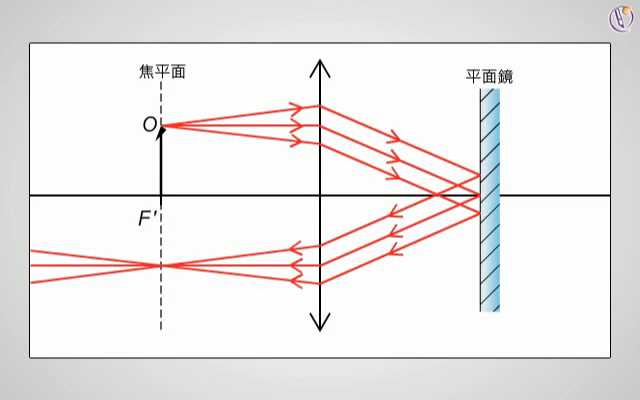

3. 若放一塊平面鏡在透鏡後方，這些平行光線經平面鏡反射後，雖方向改變了，但仍會保持平行，並再次通過凸透鏡後會會聚於焦平面上；

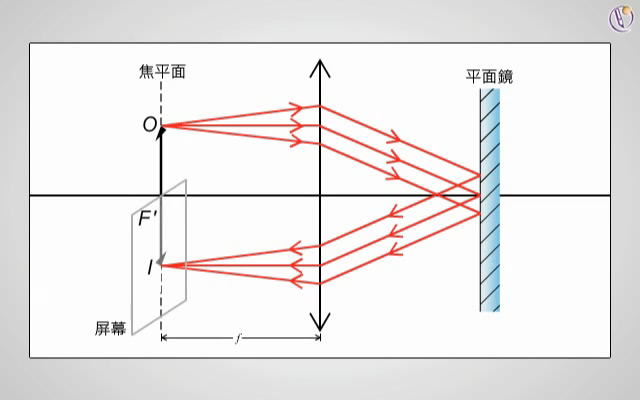

4. 這時在焦平面上的屏幕，會看見清晰的像。

由以上分析可知（）：

【概念鞏固】
