在之前的學習，我們學會以作圖法找出透鏡的像。運用作圖法時，您有留意到透鏡的焦距為已知的參數嗎？以凸透鏡為例，當凸透鏡的焦距為未知，您知道如何找出其焦距嗎？下方便提供了其中一種測量凸透鏡焦距的方法。

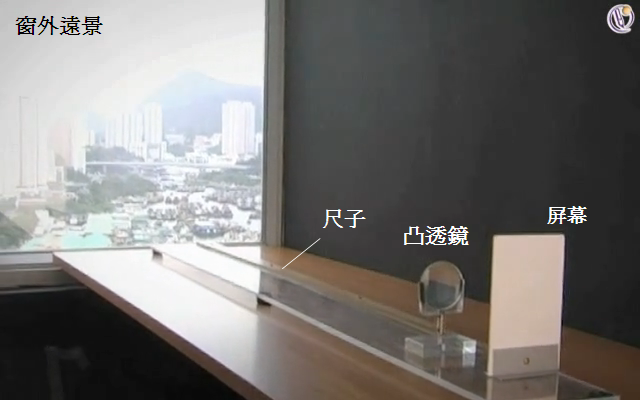

首先在實驗場所方面，建議可在一間能見到窗外遠景的房間內進行（）。所需的儀器（）和量度的步驟如下所述：

【儀器】

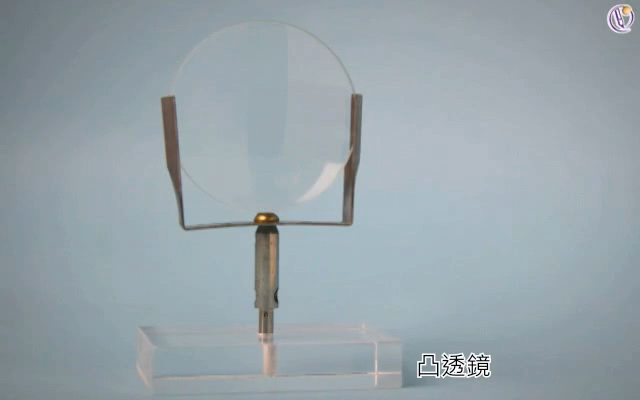

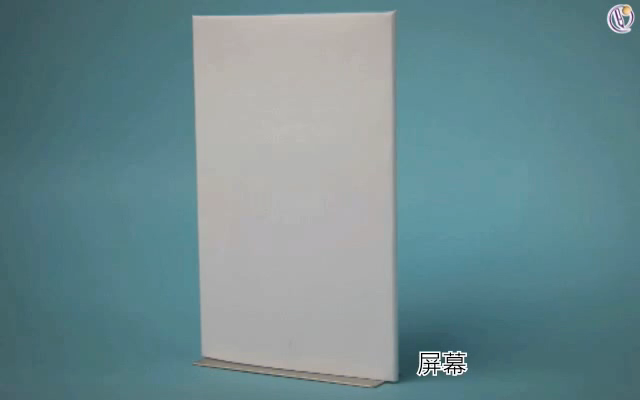

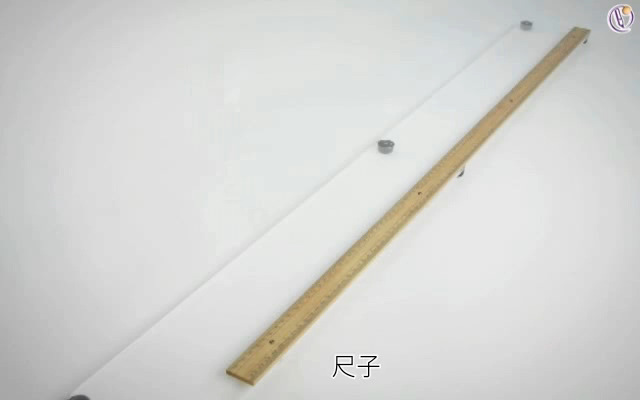

一塊屏幕、尺子及凸透鏡。

【步驟】
量度凸透鏡焦距的步驟如下（）：

1. 先把屏幕放在窗子附近，向着窗外景物；
2. 再把凸透鏡放在窗子和屏幕之間，令到屏幕上出現一個模糊的光影；
3. 前後移動凸透鏡，直至屏幕上出現清晰的像；
4. 量度屏幕與凸透鏡之間的距離，這距離就是凸透鏡的焦距了。

為何用凸透鏡把遙遠的景物投射到屏幕上，就能找到凸透鏡的焦距呢？接下來我們便會運用光線圖來說明。

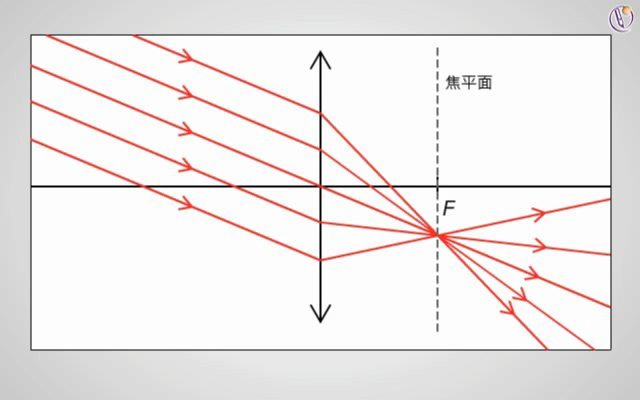

記得在學習凸透鏡成像特性時，我們曾討論無窮遠物體的凸透鏡成像。原來當一組平行光線以一定角度射向凸透鏡時，通過透鏡後的光線會會聚在一個垂直於主軸的平面上（）。這個平面距離凸透鏡一個焦距，故它稱為焦平面 (focal plane)。

換言之：

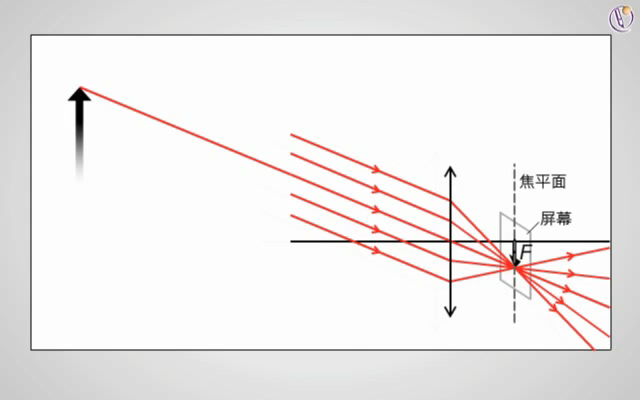

來自無窮遠物體的光線，到達透鏡時是平行的。光線通過透鏡後，會會聚於焦平面上。假若把屏幕放在焦平面所在的位置上，物體的像就顯現在屏幕上（）。由此可以說明，為何在的量度裡，凸透鏡與屏幕之間的距離等於透鏡的焦距了。
