第四節 溫度計
玻管液體溫度計

溫度計是用來測量溫度的裝置。當溫度改變時,物質的一些特性會隨之變化,例如體積收縮或膨脹、電阻改變、顏色變化等。溫度計正是選用了對溫度變化敏感的物質,通過其特性的改變來測量溫度。

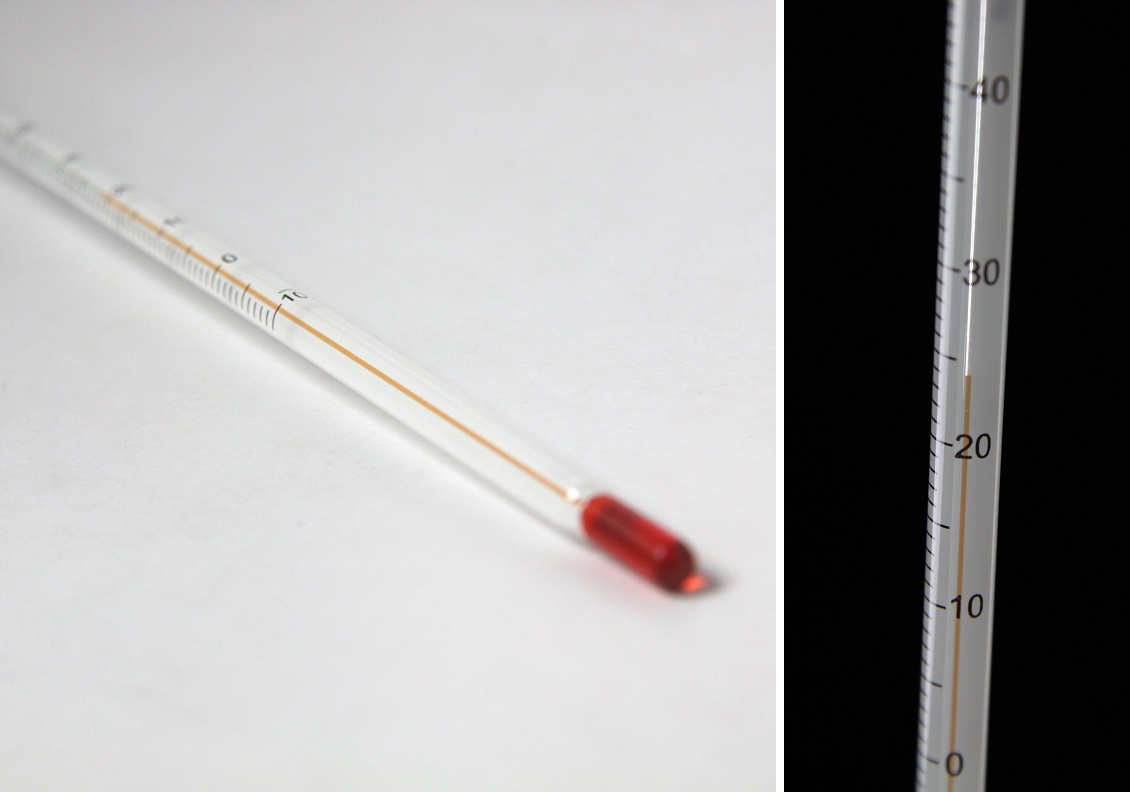

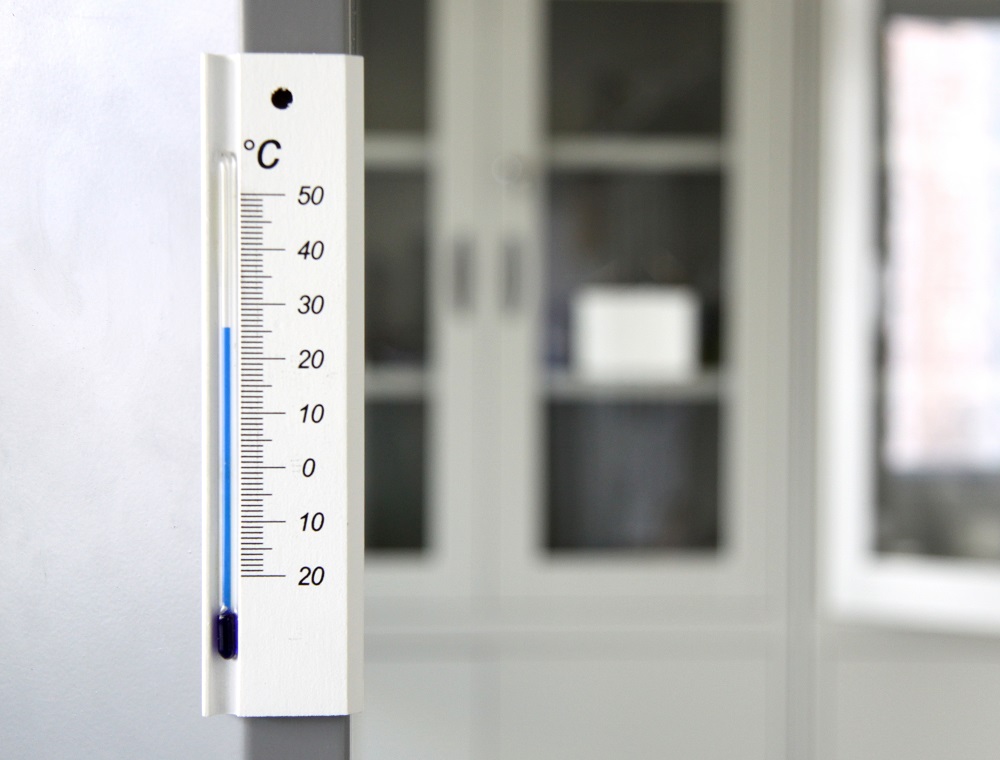

玻管液體溫度計為一支玻璃管與一個盛有液體玻璃球泡組成。管身上有刻度,管內為一根毛細管,一端與球泡連通。當溫度上升時,球泡內的液體膨脹,液體便會沿毛細管升高。通過液體柱的高度便能測出周圍的溫度。而毛細管必須足夠幼細,才能令液體柱高度的改變更為明顯。

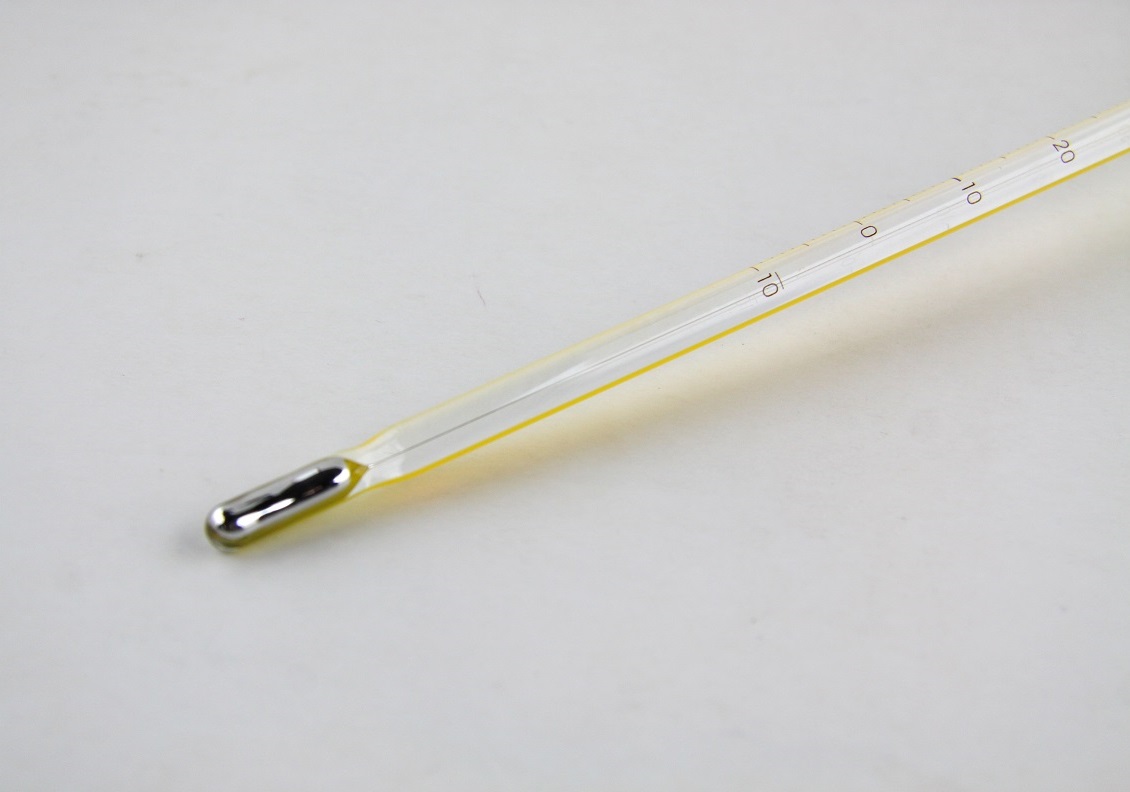

玻管液體溫度計中的液體多選用酒精或水銀。水由於在 4℃ 以上時隨溫度上升而膨脹,在 4℃ 以下時卻隨溫度上升而收縮,故不適合作為溫度計的液體。

其他種類的溫度計

轉動式溫度計

熱敏電阻溫度計

熱敏變色溫度計

紅外線溫度計

轉動式溫度計

轉動式溫度計利用了金屬熱脹冷縮的性質。

溫度計內部有螺旋的金屬片,金屬片由上下兩層不同的金屬組成。當金屬片溫度升高時,上下兩層金屬膨脹伸長的程度有所不同,令金屬片朝外側彎曲。由此螺旋伸展,帶動指針轉動。指針轉動的程度反映了溫度的高低。

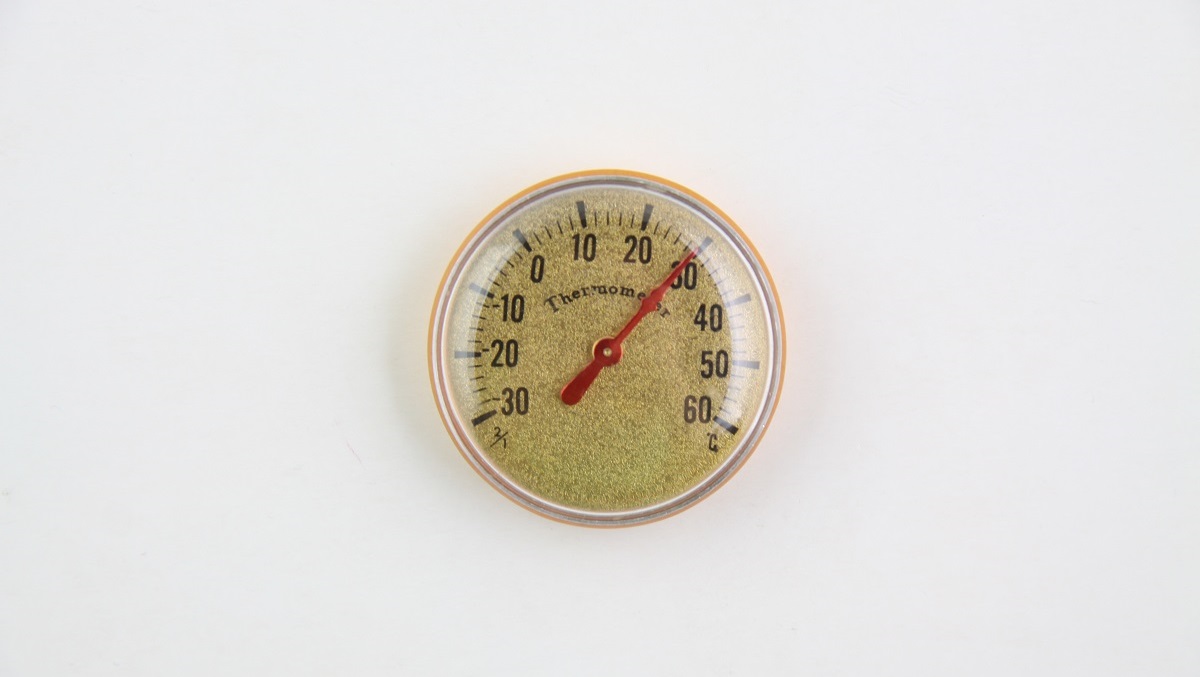

轉動式溫度計

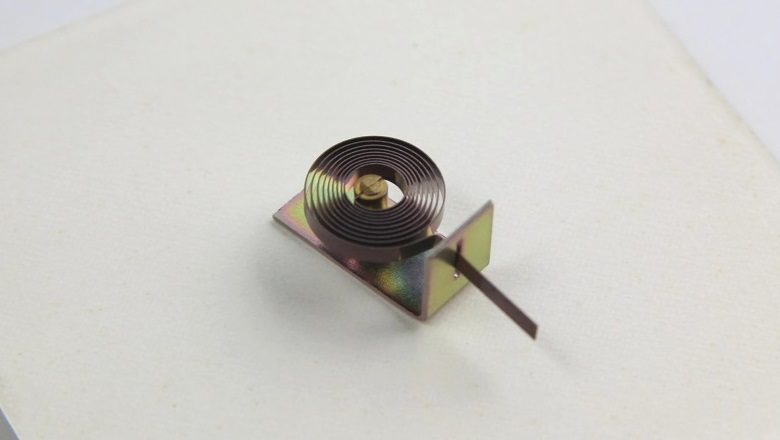

轉動式內部裝有螺旋金屬片。金屬片由上下兩層不同的金屬組成。
溫度變化時,上下兩層金屬的膨脹程度不同,使的金屬片彎曲,帶動指針轉動。
熱敏電阻溫度計

很多材料的電阻會隨溫度而改變。其中一些材料的電阻在溫度改變時會有較大的變化,稱為熱敏電阻。

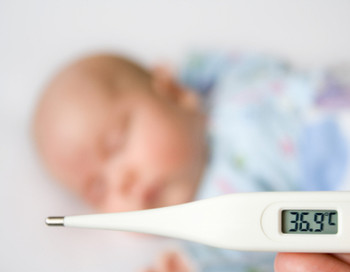

熱敏電阻溫度計利用熱敏電阻的性質,通過電阻的改變測量溫度。我們常見的電子溫度計正是用熱敏電阻製作,特點是小巧、簡易、安全,常用於冷氣機和電子煮食鍋的溫度控制,以及電子體溫計等。

電阻的變化會引起電流的變化。影片中展示了一個熱敏電阻,把它置於冰水和熱水中,溫度變化時,通過電阻的電流會發生改變。
熱敏變色溫度計

一些化合物會在不同的溫度下顯現不同的顏色。

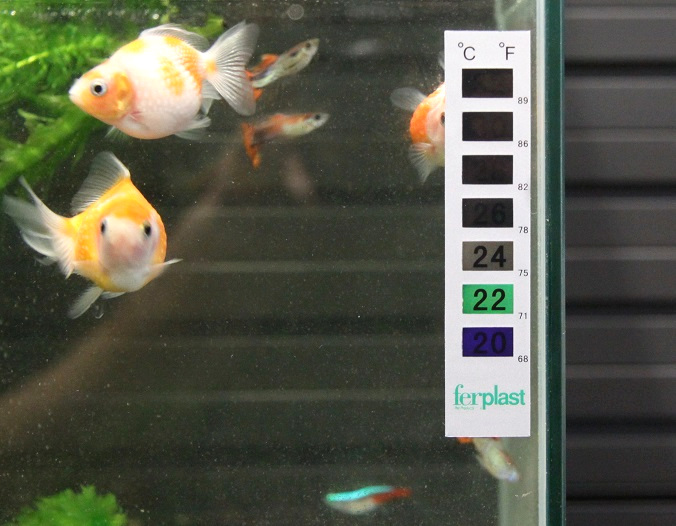

熱敏變色溫度計正是利用這個性質來顯示溫度。此類溫度計指示溫度,雖不及液體溫度計和電子溫度計精確,卻簡明方便,常用於生活中,如水族箱和熱水杯,用來顯示其大致的溫度。

將一系列會在特點溫度下變色的化合物排列在一起,溫度升高時,標準物顏色就會依次變化,顯示出當時的溫度。
紅外線溫度計

日常的溫度範圍內,物體會對外釋放紅外輻射,亦稱為紅外線。紅外輻射是頻率比可見光略低的電磁波,我們肉眼無法看見。當物體的溫度愈高,其釋放的紅外輻射愈強。通過紅外線探測器可以測量紅外輻射的強度,從而知道物體的溫度。

由於紅外輻射可以長距離傳播,通過紅外輻射測溫,就可以在不接觸物體的情況下得知物體的溫度。剛才你所點擊的小圖,就是消防員使用的紅外溫度計,可以離火場一定的距離來探測火場的溫度。

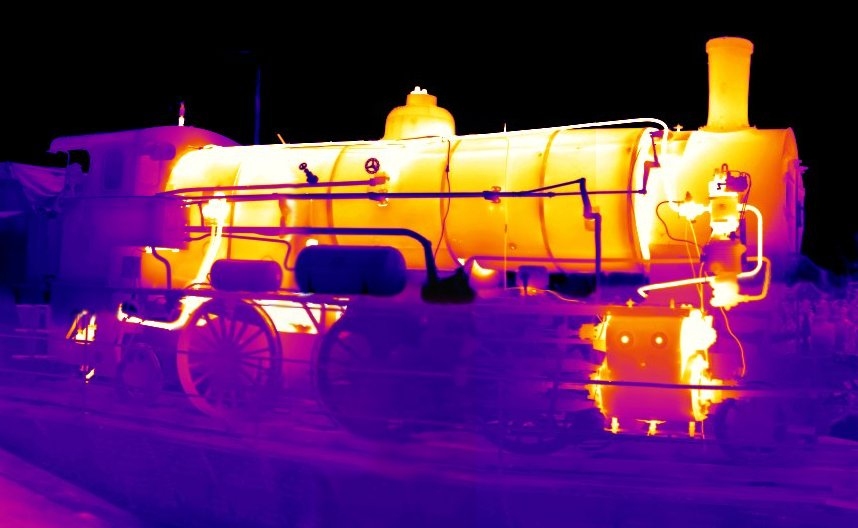

ParowozIR
用紅外線攝影機拍攝蒸汽機車。顏色愈亮表示車身釋放的紅外輻射愈強,釋放輻射的部位溫度愈高。
