如何找出凹透鏡成像的位置和性質呢？若已知凹透鏡的焦距，只要利用凹透鏡作圖法則、遵循下方步驟般繪製光線圖（），便能找出物體的像，進而將能歸納出成像的特性（特性於下一節討論）：

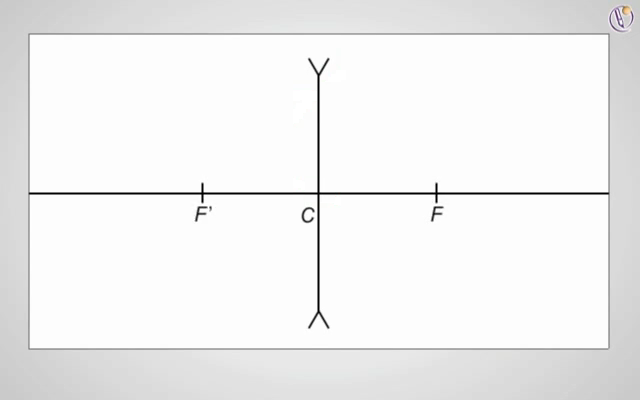

1. 首先繪畫凹透鏡符號及主軸，根據該凹透鏡已知的焦距，在透鏡兩邊的主軸上記下主焦點的位置。

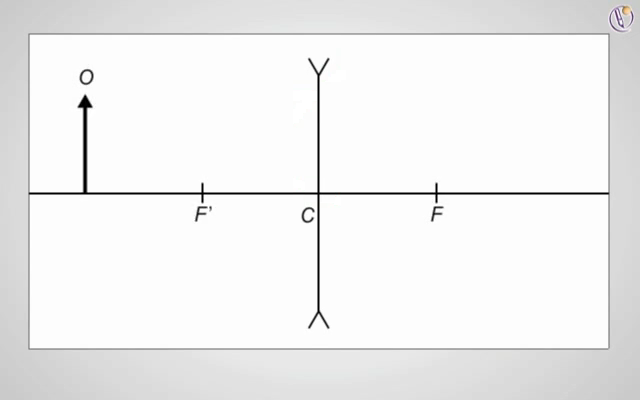

2. 接着，以一直立的箭咀代表物體，定為 \(\text{O}\) 點；

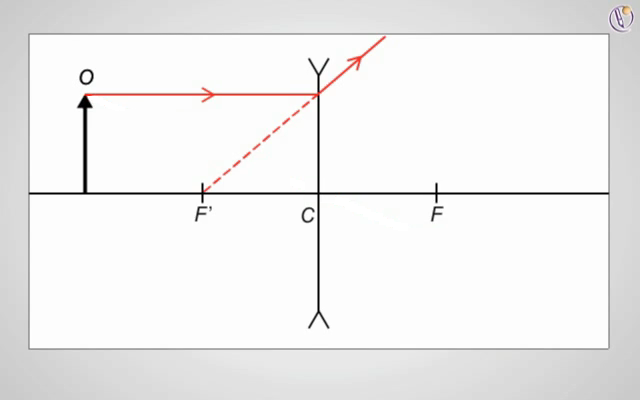

3. 應用凹透鏡作圖法則，選用其中一項。如繪出其中一條由箭咀頂端發出、平行於主軸然後通過凹透鏡的光線。這光線通過透鏡後，方向會改變，有如從主焦點 \(\text{F’}\) 射出來。

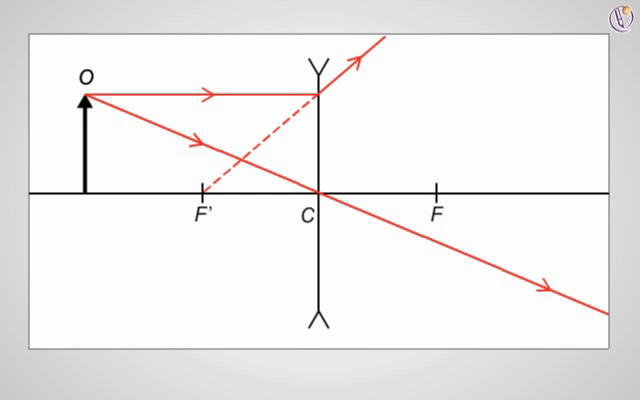

4. 再次應用凹透鏡作圖法則，但選用另一項。如繪出另一條由箭咀頂端發出、射向光心，然後通過凹透鏡的光線。

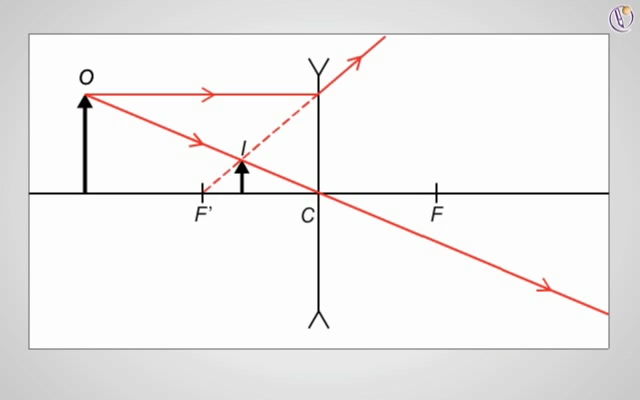

5. 把通過凹透鏡的光線向後延長後，可找出相交點，稱這點為 \(\text{I}\) 點。這相交點就是像的頂端。如此一來，便可於該處繪出代表像的箭咀了。

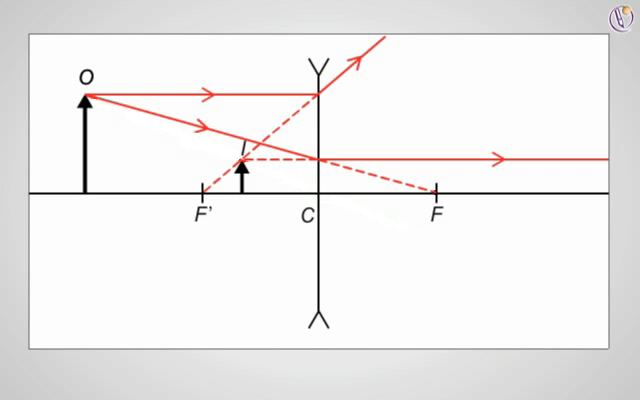

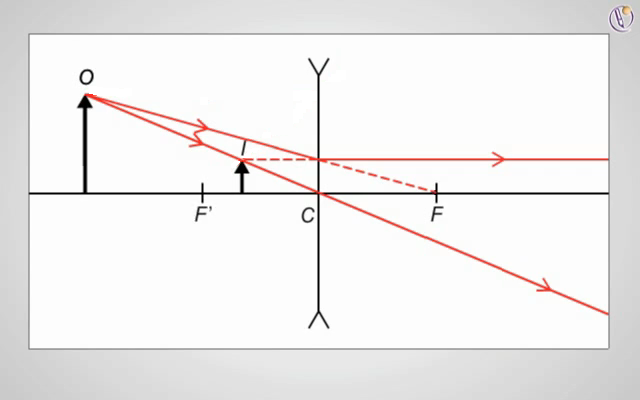

留意上方是從 3 項作圖法則中，選了其中兩項法則來繪畫光線圖。事實上，只需運用任意兩項，都會得出相同的結果（）。值得一提，雖然只繪出了來自物體頂端的兩條光線，但緊記來自該點而通過透鏡的光線，實際上是數之不盡的（）；再者，除物體的頂端外，物體的其他位置上也會發出光線（）。
