你曾嘗試透過凹透鏡觀察遠近不同的景物嗎？就像上一課學習凸透鏡那般，我們會先直接觀察凹透鏡中的像，再嘗試用屏幕捕捉凹透鏡的像：
【1. 直接觀察透鏡中的像】先把一塊凹透鏡固定在桌面上，然後放一件物件在凹透鏡後、貼近凹透鏡，再在透鏡正面望向鏡中的物件，會發現（）：

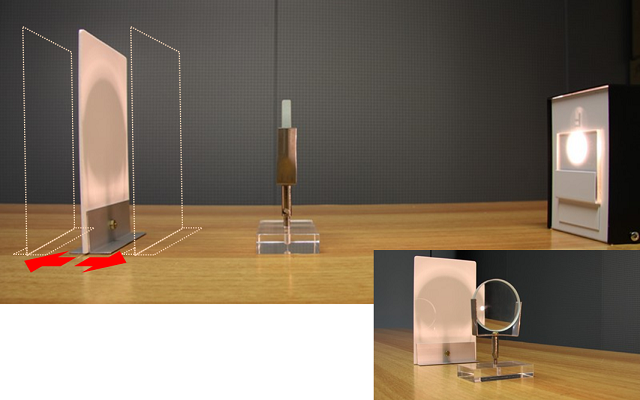

【2. 用屏幕找凹透鏡的像】至於用屏幕是否能捕捉到凹透鏡成像呢？要解答這個問題，最好就是做實驗了。有關的儀器設置如所示，先把發光的燈箱放在凹透鏡的一邊，然後在另一邊放一塊白色屏幕。前後移動屏幕，看看燈箱上字樣的像是否能投射在屏幕上。結果顯示：
無論屏幕移到那裏，都見不到燈箱字樣的像！具體示範可參考。
雖然我們可以直接觀察到凹透鏡中的像，然而，凹透鏡在那兒成像呢？
要了解凹透鏡成像原理和特性，就先要探究光線通過凹透鏡時方向變化的規律，稱為凹透鏡作圖法則。它們的內容是：

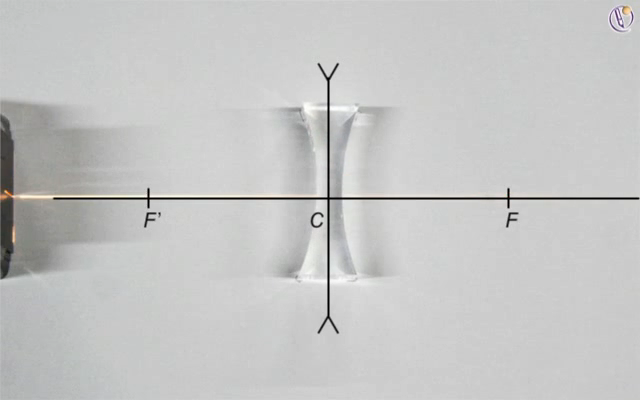

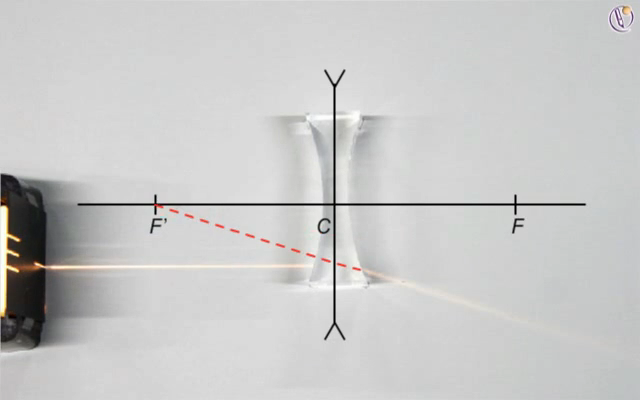

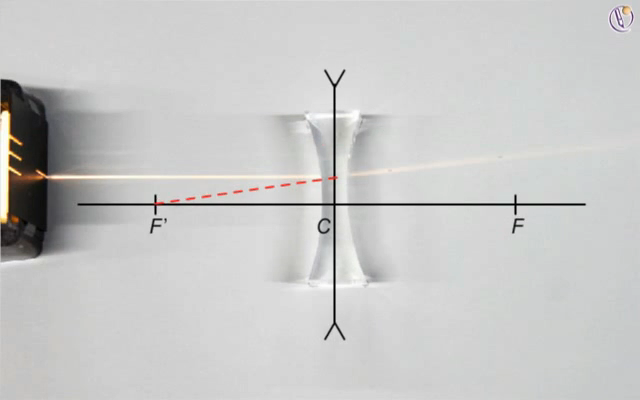

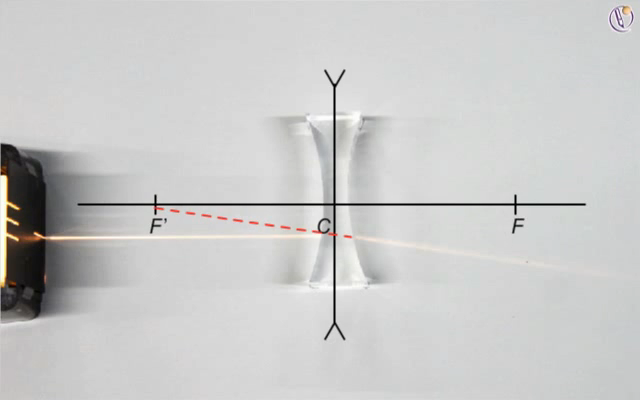

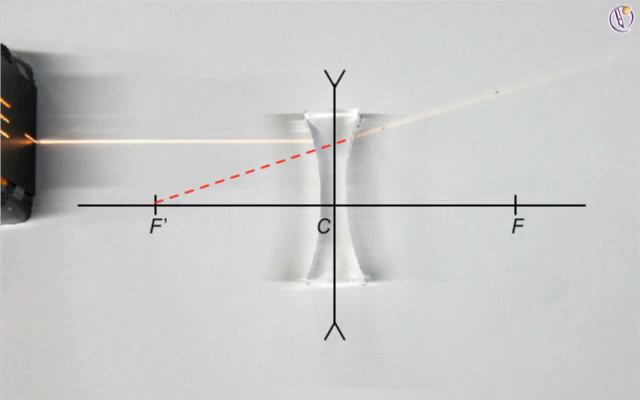

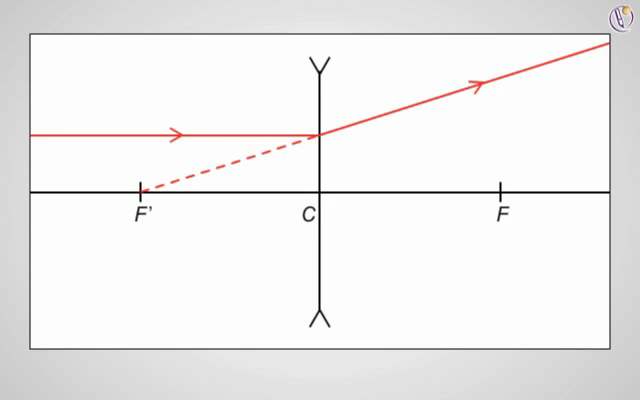

法則 1：若入射線平行於主軸，向後延長通過透鏡後的光線會經過主焦點 \(\text{F’}\)；

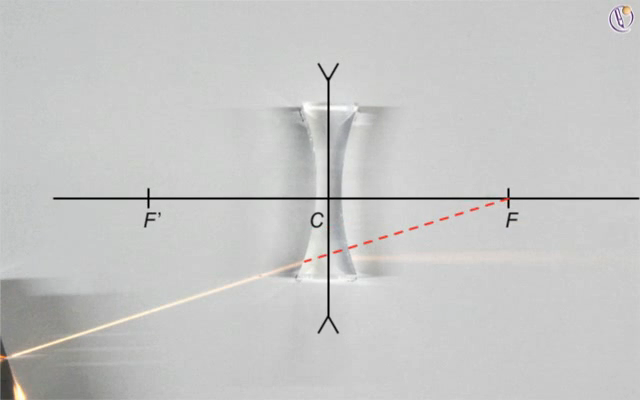

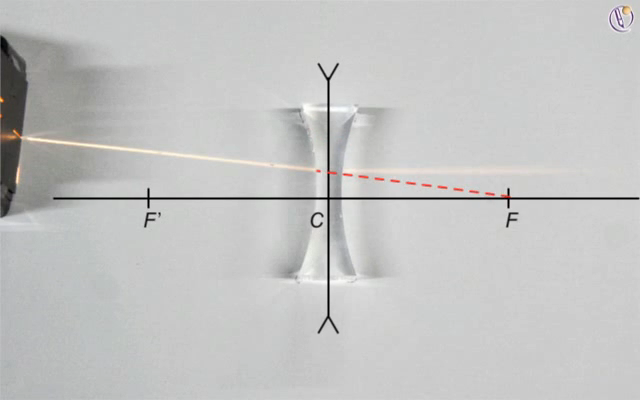

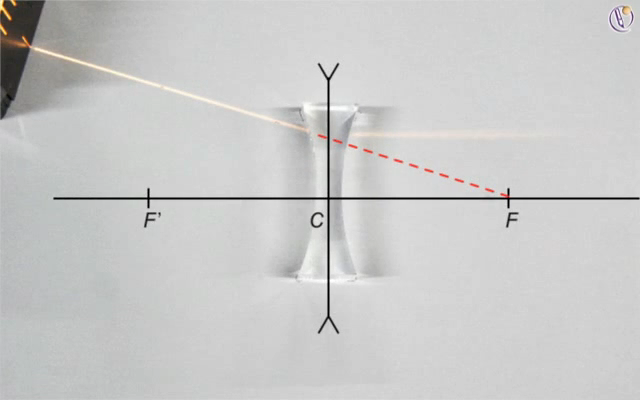

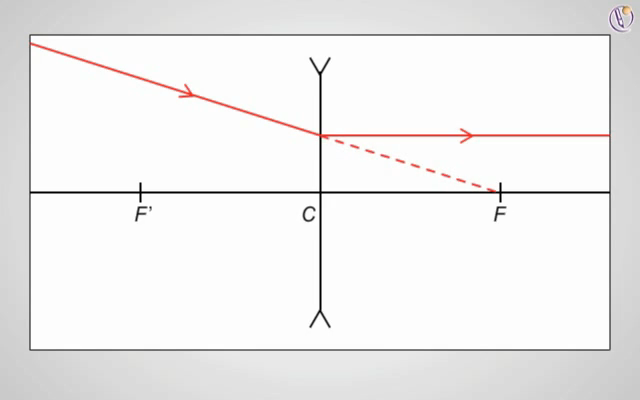

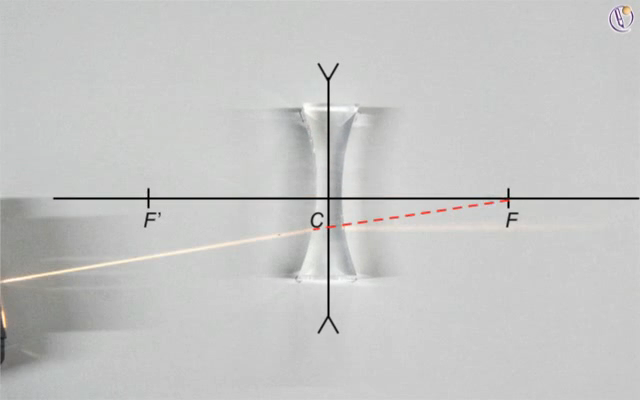

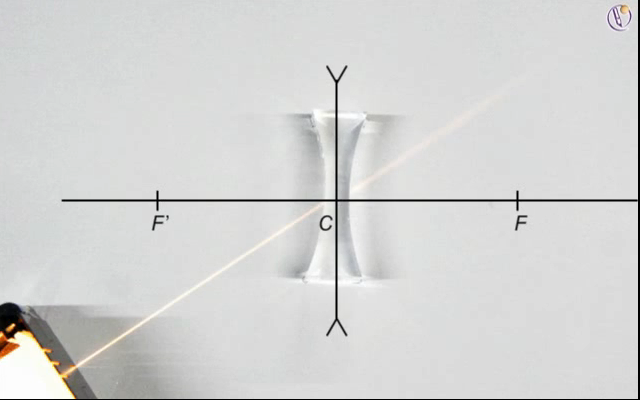

法則 2：若入射線向前延長的直線經過主焦點 \(\text{F}\)，通過透鏡後的光線會平行於主軸；

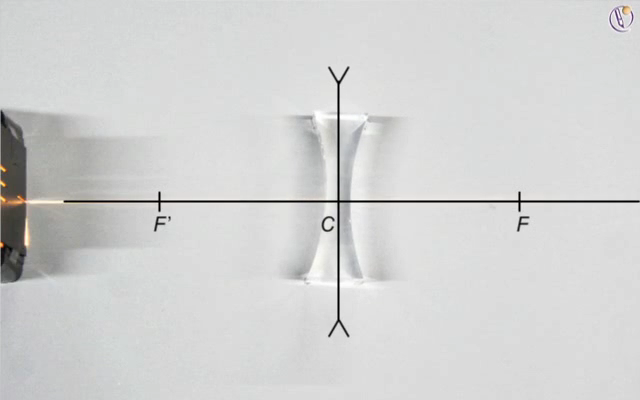

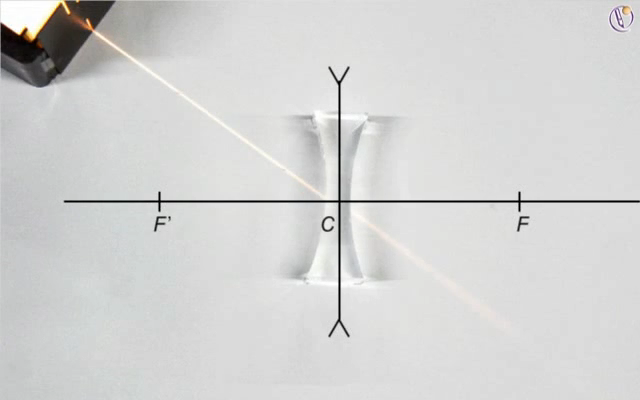

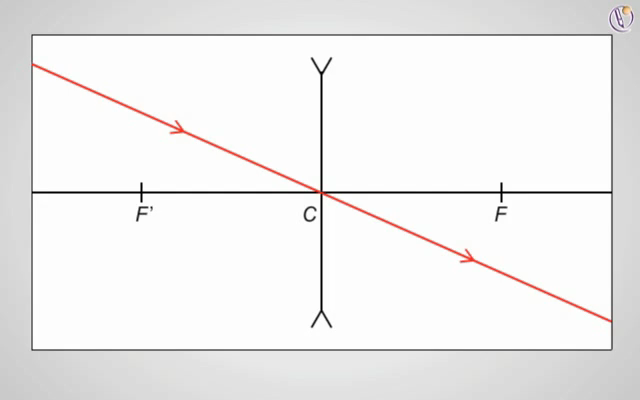

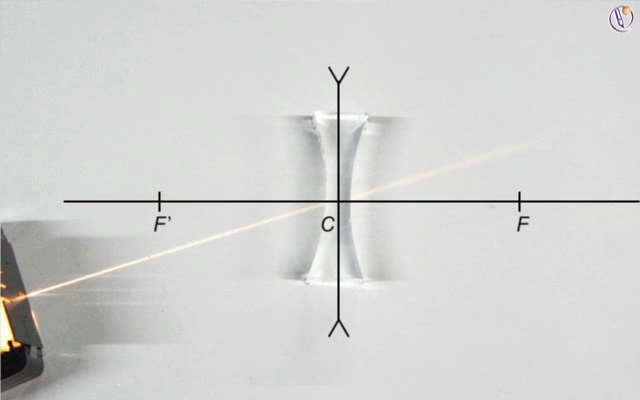

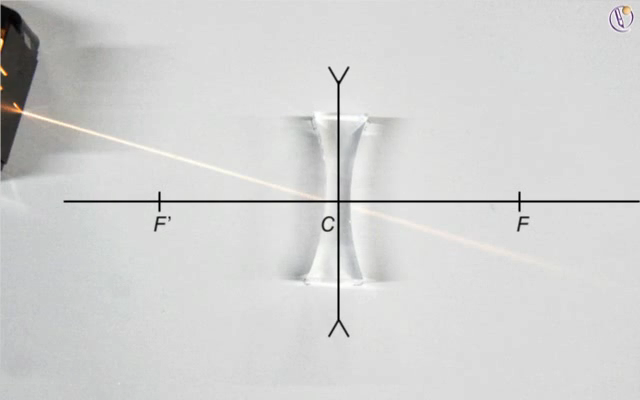

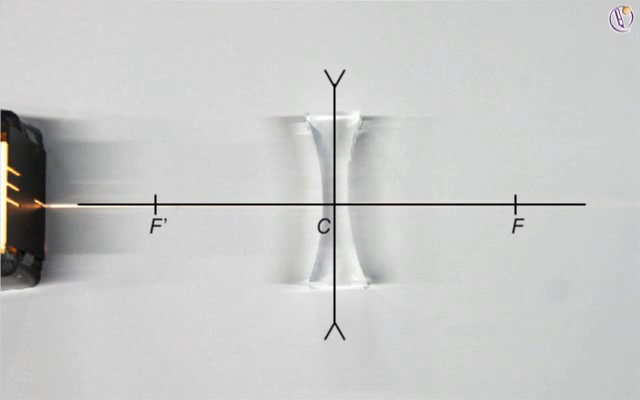

法則 3：若入射線經過光心 \(\text{C}\)，通過透鏡後的光線方向不變。
、和分別是凹透鏡作圖法則 1、法則 2 和法則 3 的示範和說明。留意這 3 項法則都符合光的折射定律；而法則 2 其實是法則 1 的反向表述，源自於光的折射的可逆性。

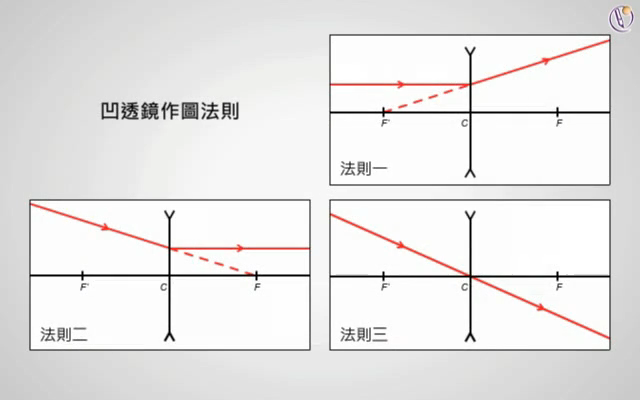

最後，我們在同時列出了這 3 項法則的光線圖，供快速查看和比較。利用這些法則，將可助大家在以後的學習找出凹透鏡成像的位置、大小和性質，以及解決很多涉及凹透鏡的難題。
