如何找出凸透鏡成像的位置和性質呢？若已知凸透鏡的焦距，只要利用凸透鏡作圖法則、遵循下方步驟般繪製光線圖（），便能找出物體的像，進而將能歸納出成像的特性（特性於下一節討論）：

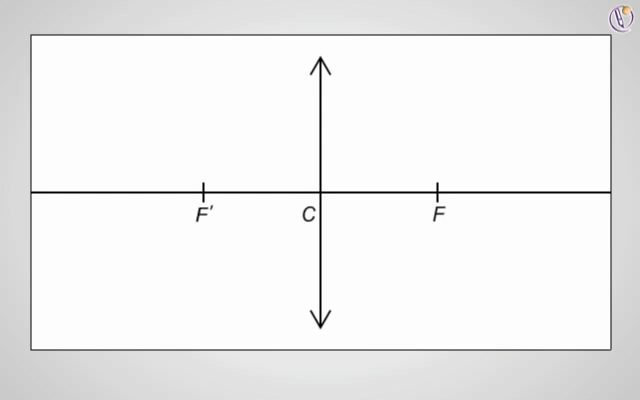

1. 首先在紙上繪出凸透鏡符號及主軸，根據該凸透鏡已知的焦距，在兩邊的主軸上標示主焦點的位置；

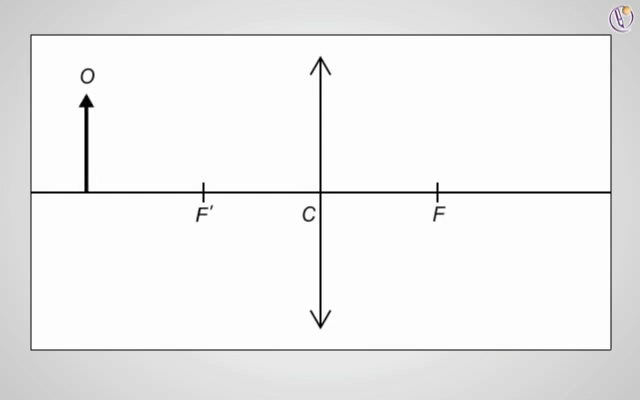

2. 接着，以一直立的箭咀代表物體，定為 \(\text{O}\) 點；

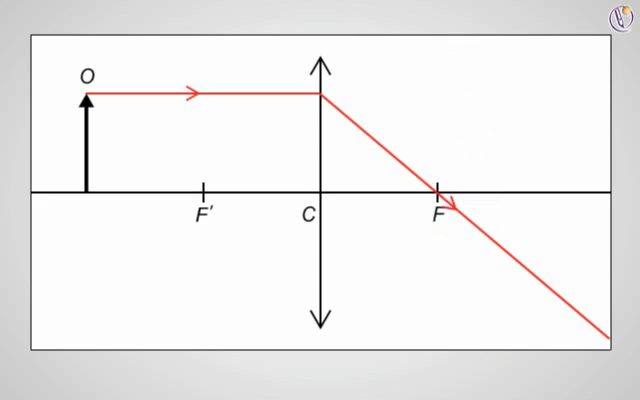

3. 應用凸透鏡作圖法則，選用其中一項。如繪出其中一條由箭咀頂端發出、平行於主軸、通過鏡後要經過主焦點的光線；

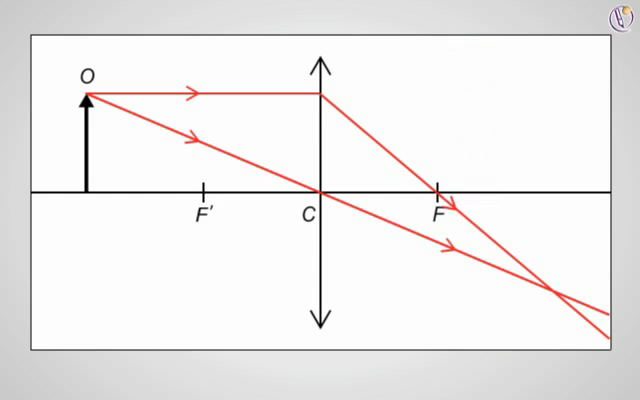

4. 再次應用凸透鏡作圖法則，但選用另一項。如繪出一條由箭咀頂端發出，通過凸透鏡光心的光線；

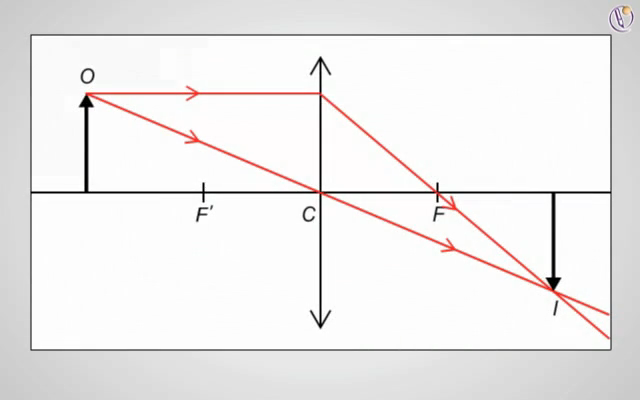

5. 如果通過透鏡後的光線會相交，即物體（位於 \(\text{O}\)）的像就在交點上形成。通常這一點會叫作 \(\text{I}\) 點。如此一來，便可於該處繪出代表像的箭咀了。

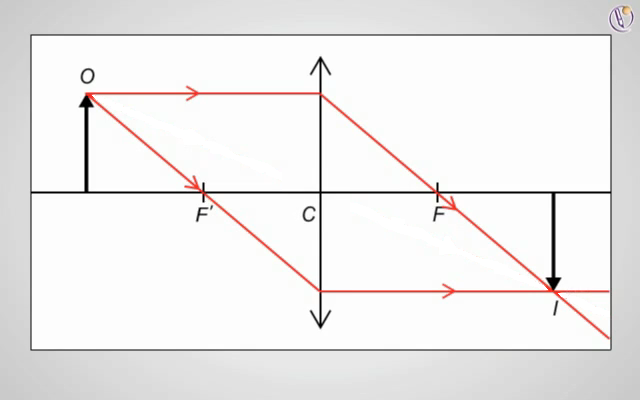

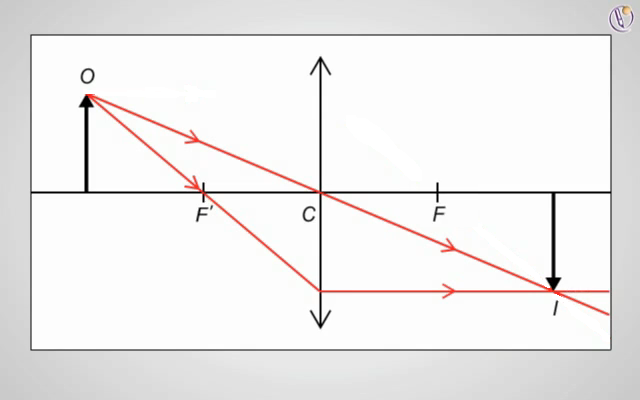

留意上方是從 3 項作圖法則中，選了其中兩項法則來繪畫光線圖。事實上，只需運用任意兩項，都會得出相同的結果（）。值得一提，雖然只繪出了來自物體頂端的兩條光線，但緊記來自該點而通過透鏡的光線，實際上是數之不盡的（）；再者，除物體的頂端外，物體的其他位置上也會發出光線（）。

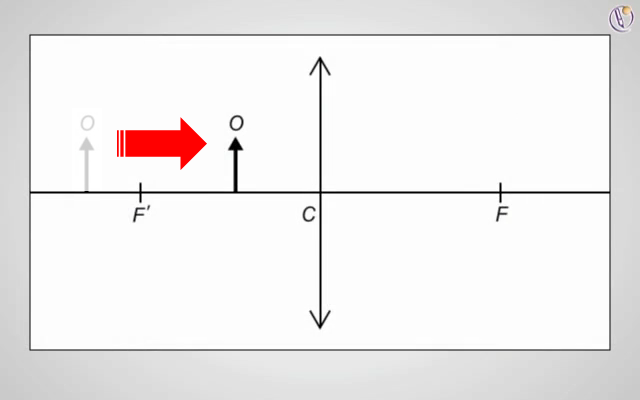

在的示範，您或留意到物體（\(\text{O}\) 點）乃位於離開透鏡較遠的位置、它與光心之間的距離大於透鏡的焦距。我們不妨考慮 \(\text{O}\) 點位於主軸上的其他位置，嘗試跟隨剛才同樣的步驟繪畫光線圖、找出物體的像。

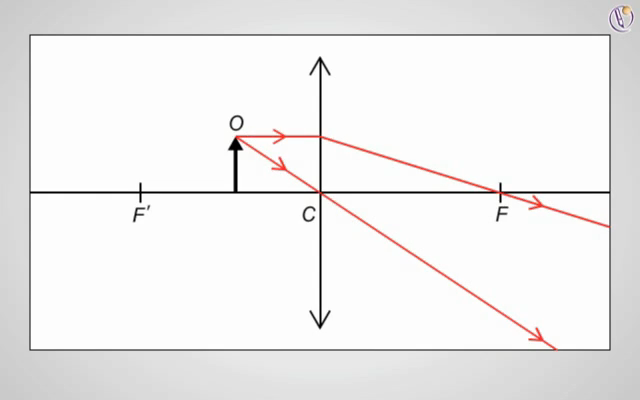

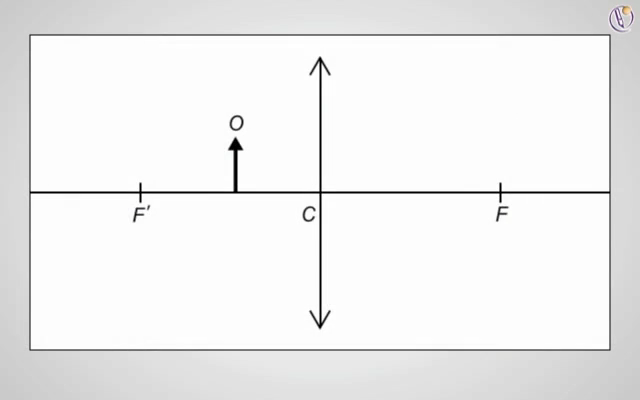

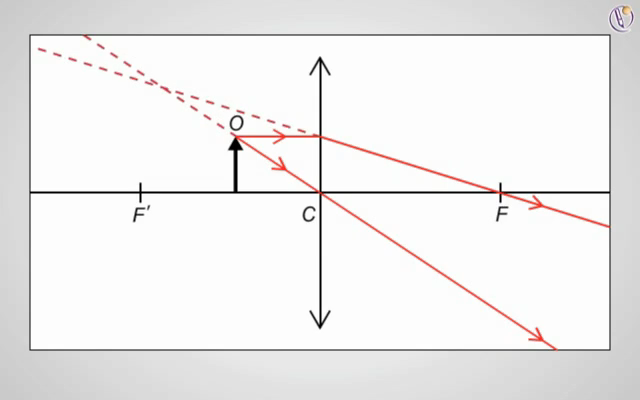

若把物體改為很接近凸透鏡，如所示那般、\(\text{O}\) 點在 \(\text{F’}\) 和 \(\text{C}\) 之間，便會發覺（見）：

那麼在這情況下，\(\text{O}\) 點有沒有像呢？像在那兒呢？

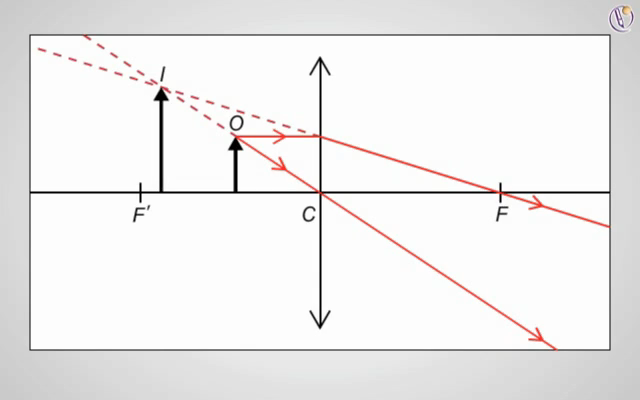

留意光線似是從物件後某一點發出來，如果把通過透鏡後的光線向後延長，便找到光線們的交點了，這個就是像的位置。換言之如iv 所示：
