[興倫智能課堂] 電器與家居電路

只要將電路兩端接上電源正、負二極，電器的電路便會接通。為甚麼插頭還需要用上三隻腳呢？

原來插頭上的每隻腳分別對應一根導線。按顏色劃分，電線內的三根導線分別為活線 (live wire)、中線 (neutral wire) 及地線 (earth wire)，其顏色及俗稱見。

	俗稱	插腳符號	顏色
活線	火線	L	褐色
中線	-	N	藍色
地線	水線	E	黃綠相間

插頭內各導線的包膠顏色和插腳符號

三腳插頭、插座和導線如所示。請在下圖中，把正確的導線標籤放在對應位置：

完成上方活動後，請緊記插座跟插頭上導線的位置要相配，以及插座內各導線的接駁方法。

那麼，活線和中線的作用為何？

最後，地線的作用是甚麼呢？原來地線提供了保護的功能。我們會在後面的學習詳細討論地線的作用。

(a) 插頭；(b) 插座上各導線的位置，留意 N 和 L 在插座和插頭上的位置是對調了的；(c) 插頭內部；(d) 電線內不同顏色的三條導線

活線和中線的作用為何呢？

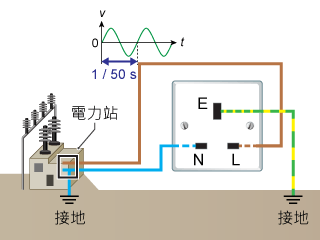

附圖顯示插座內，三條導線如何連接至發電機或電力站。由此可知：

活線的電勢會。
中線的電勢會。

【題解】
活線的電勢會隨交流電源電壓正、負交替變化；

中線在電力站接地，所以其電勢會保持為 \(0\)，即和地面的電勢差一致。

由於市電的電壓為 \(220 \text{ V}\)、頻率等於 \(50 \text{ Hz}\)，活線的電勢變化每 \(0.01 \text{ s}\) 為半個週期。附圖便顯示一個燈泡連接至活線和中線時，電流方向的變化。

其實只要有活線和中線，大部份電器元件就已經可以運作了，這就是為甚麼有些電器元件插座的確只有兩腳。
