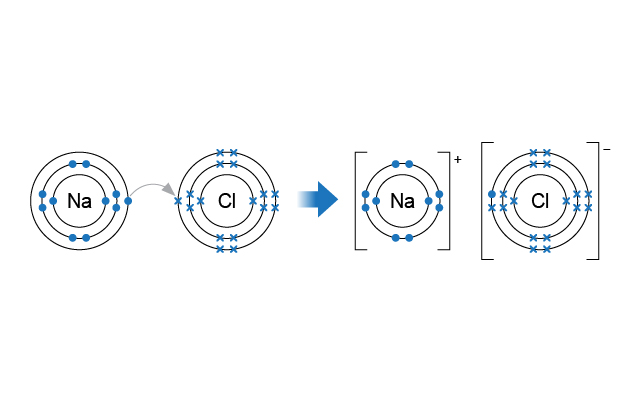

離子鍵的形成可以用電子圖來表示。
左邊部分，用彎曲的箭號，從鈉原子的最外層電子，指向氯原子的最外層需要填充電子的空位；而右邊部分，原子分別形成陽離子和陰離子，並結合在一起。

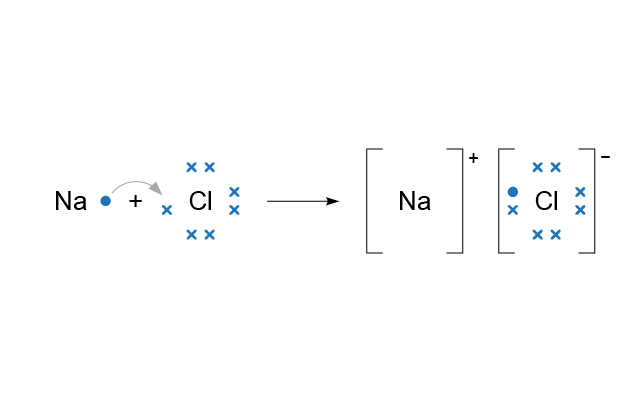

因為大部分化學反應都只涉及到最外層電子，所以可以用最外層電子的轉移簡化表示此過程：

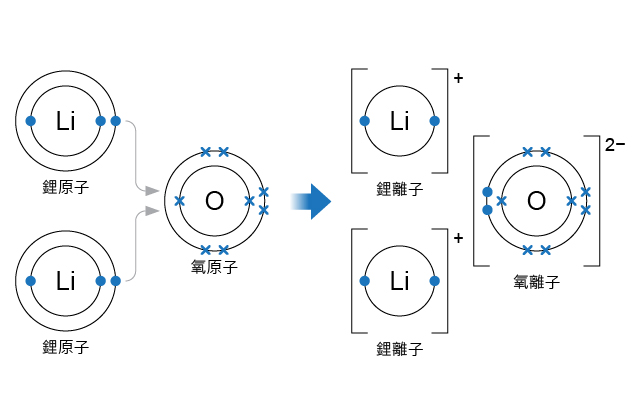

離子鍵的形成可以用電子圖來表示。
左邊部分，用兩個彎曲的箭號，分別從兩個鋰原子的最外層電子，指向氧原子的最外層需要填充電子的空位；而右邊部分，原子分別形成陽離子和陰離子，並結合在一起。

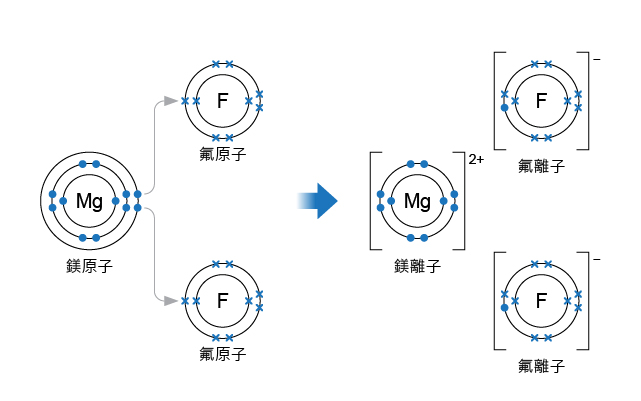

離子鍵的形成可以用電子圖來表示。
左邊部分，用兩個彎曲的箭號，從一個鎂原子的兩個最外層電子，分別指向兩個氟原子的最外層需要填充電子的空位；而右邊部分，原子分別形成陽離子和陰離子，並結合在一起。

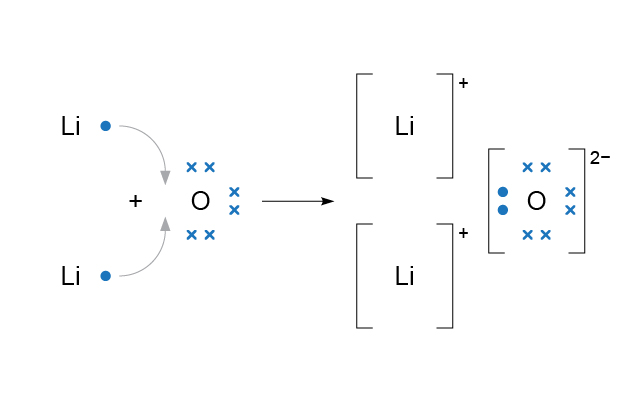

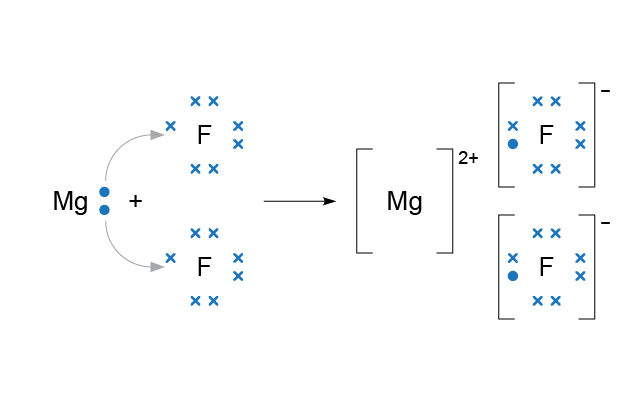

因為大部分化學反應都只涉及到最外層電子，所以可以用最外層電子的轉移簡化表示此過程：
