我們可以用電子圖來表示原子，同樣道理，我們也可以用電子圖來表示離子。現在，就以鈉離子為例，說明陽離子的電子圖。
由於鈉離子比鈉原子少 \(1\) 粒電子，因此鈉離子是帶 \(+1\) 電荷。當鈉原子轉化成鈉離子時，鈉原子失去最外層的電子層，它的體積因而縮小；而且，由於質子的數目比電子的數目多，因此餘下電子感受到更強大的吸引力，從而導致它的體積縮小。
| 化學名稱 | 鈉原子 | 鈉離子 |
|---|---|---|
| 化學式 | \(\ce{Na}\) | \(\ce{Na^{+}}\) |
| 電子圖 |  |
 |
我們可以用電子圖來表示原子，同樣道理，我們也可以用電子圖來表示離子。現在，就以氯離子為例，說明陰離子的電子圖。
由於氯離子比氯原子多 \(1\) 粒電子，因此氯離子是帶 \(−1\) 電荷。當氯原子轉化成氯離子時，氯原子獲得 \(1\) 粒電子加入最外層的電子層，令電子與電子之間的排斥力增加；而且，由於質子的數目比電子的數目少，因此電子感受到較弱的吸引力，從而導致它的體積擴大。
| 化學名稱 | 氯原子 | 氯離子 |
|---|---|---|
| 化學式 | \(\ce{Cl}\) | \(\ce{Cl^{−}}\) |
| 電子圖 |  |
 |

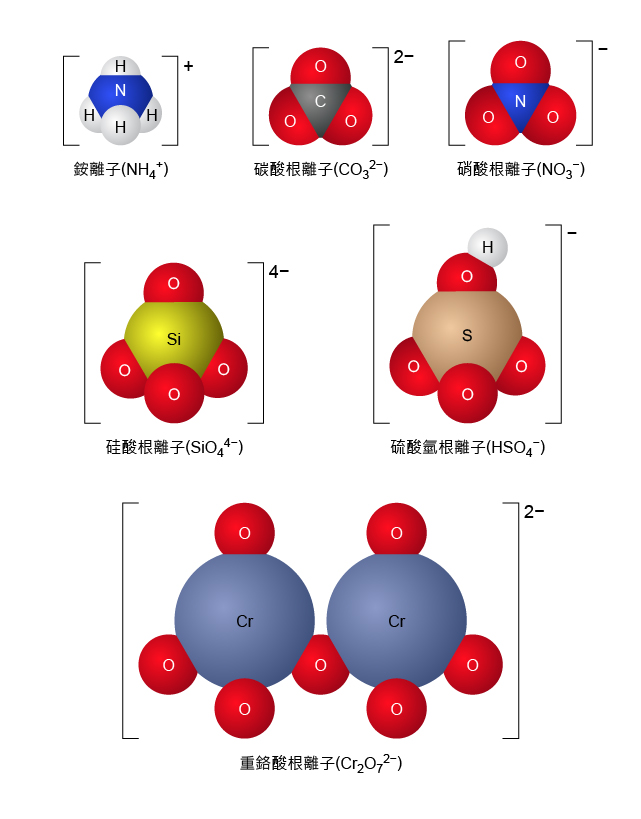

除了由單原子得到或失去電子所形成的簡單離子外，離子也可以由兩個或兩個以上的原子組成，稱為「多原子離子」。
多原子離子內部靠共價鍵結合（關於共價鍵的知識，將在後面的課文中學習到）。在形成離子化合物的時候，多原子離子可以看作為一個整體。
